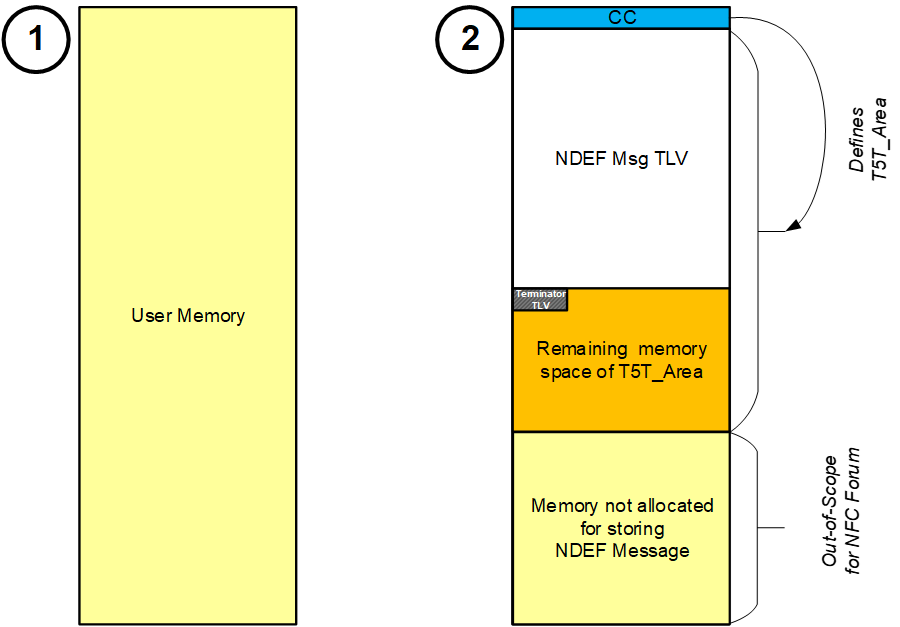

内存模型

image-1678674557996

  • 第一个是T5T的普通用户内存
  • 第二个是NDEF Message内存格式

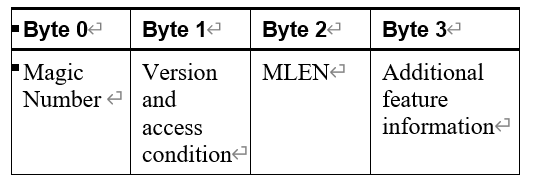

    • CC容量区域4个字节（对于4字节一个块，还有8个的忽略）
      image-1678674767941
      • MagicNumber E1代表 1-byte address mode ； E2代表 2-byte address mode

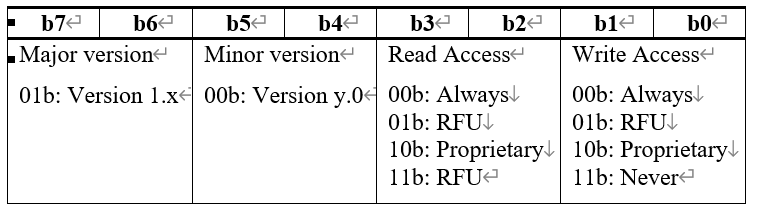

      • Version AccessCondition
        image-1678674909370
      • MLEN 数据长度： T5T_Area长度 8*MLEN

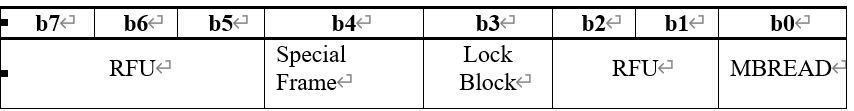

      • Additional feature information
        image-1678675519094

例子： E0 40 28 00
E0：1-byte地址
40：版本1.0，赋予读写权限
28：28H*8 = 320 bytes大小
00：无附加特征信息

    • TLV（Tag，Length，Value（dataformat））结构定义

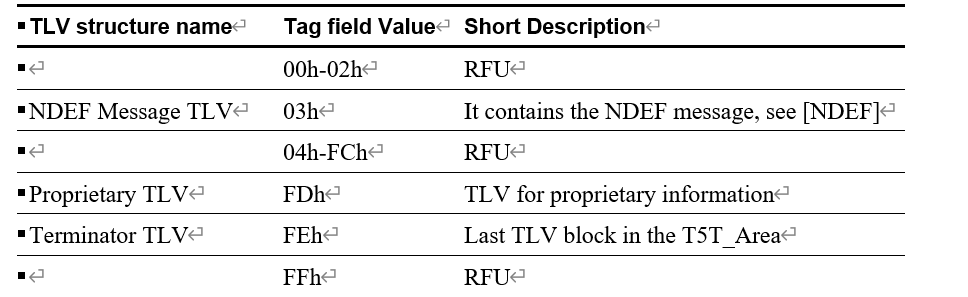

      • T 标签类型，一个字节
        image-1678677209398

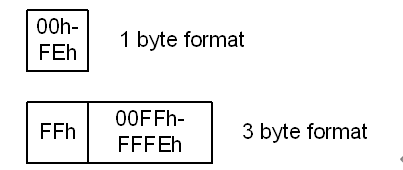

      • L V-field字节长度 一字节时 00h-FEh 三字节 00FFh-FFFEh
        image-1678677376914
      • V 数据字段。如果L是00h或者不存在，则V不存在。如果L是大于0的，L的长度是N，则V包含N个字节连续数据

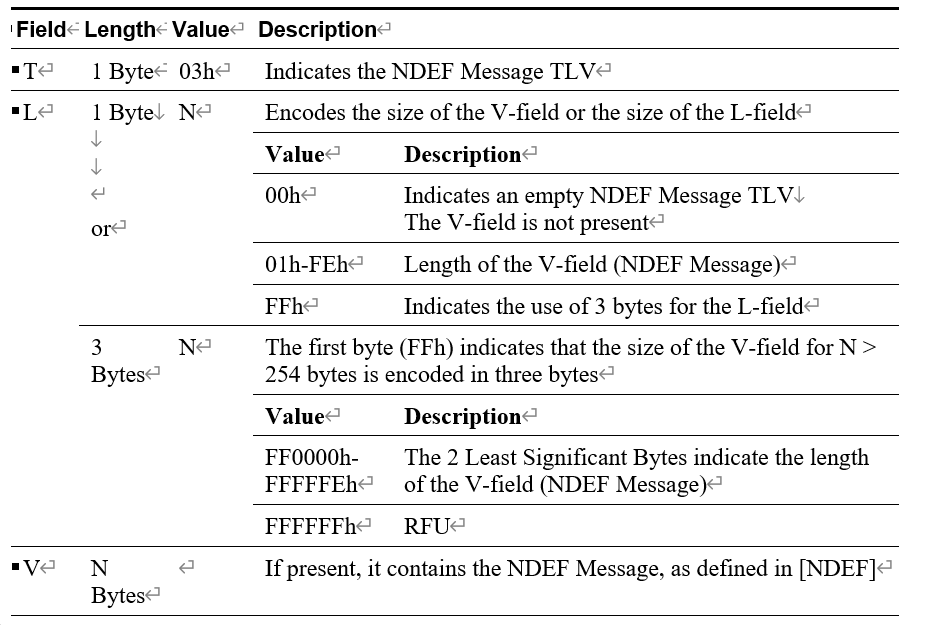

    • NDEF Message TLV
      image-1678680769355

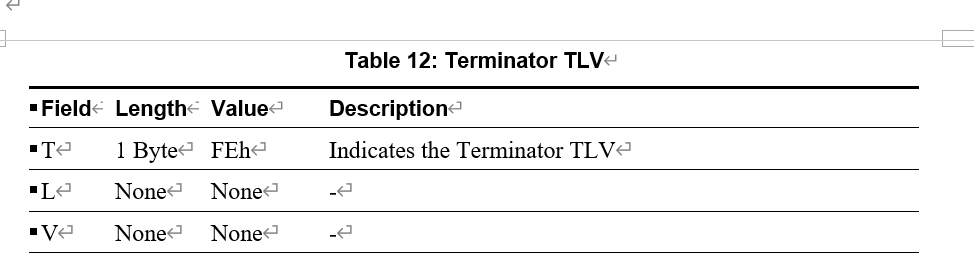

    • Terminator TLV
      image-1678680811892

命令结构

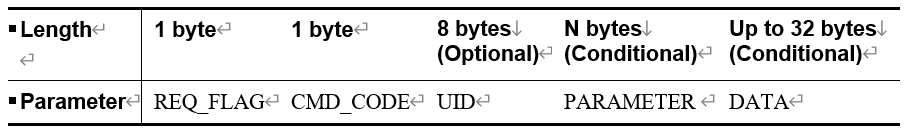

  • 基本命令
    image-1678680924304
    UID占8个字节

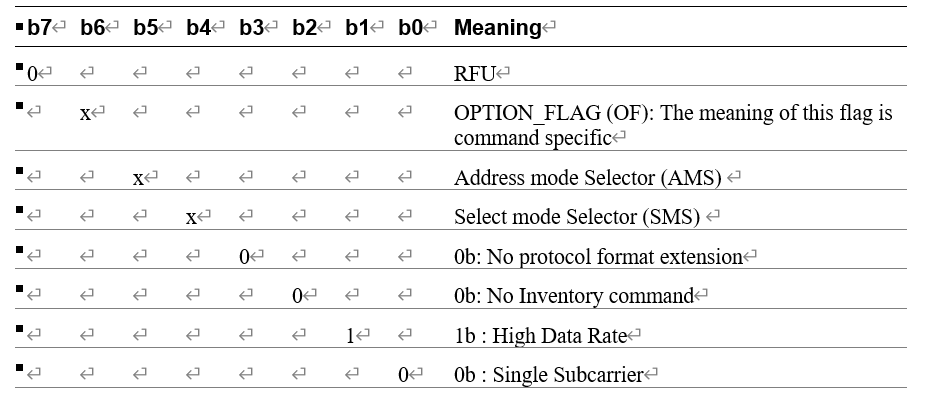

  • REQ_FLAG
    image-1678681001733

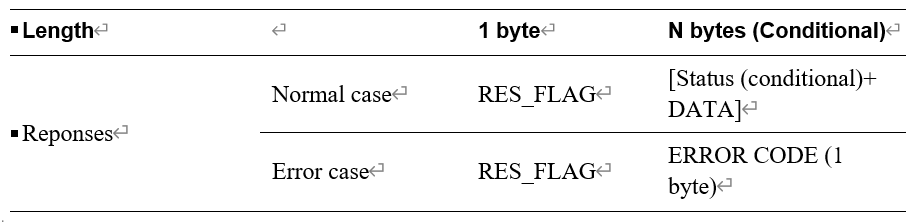

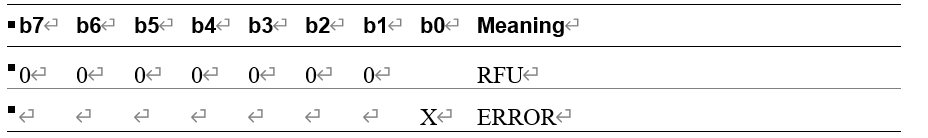

  • Response
    image-1678681060114

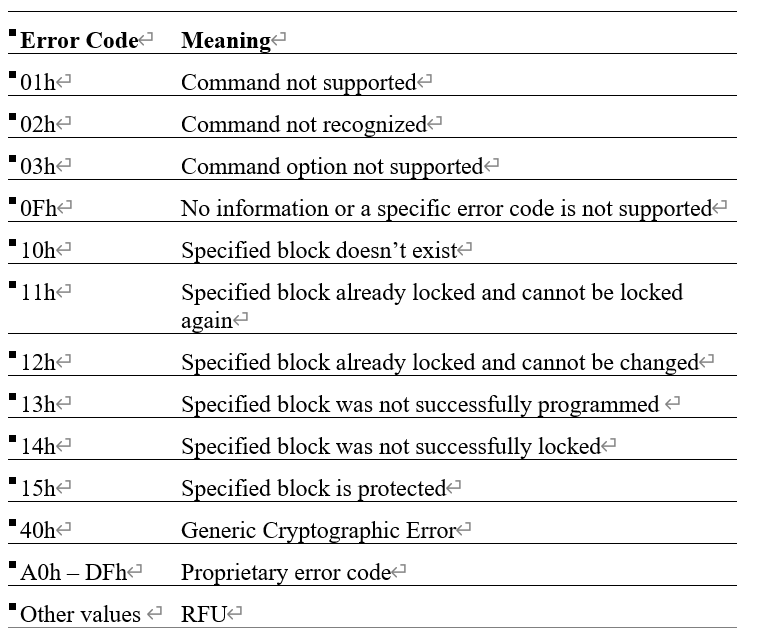

    如果b0是0则成功；1则失败，后面跟1个字节错误码
    image-1678681122836
    image-1678681141755

命令

各种指令的含义自己看文档吧，只是简单记录下命令格式

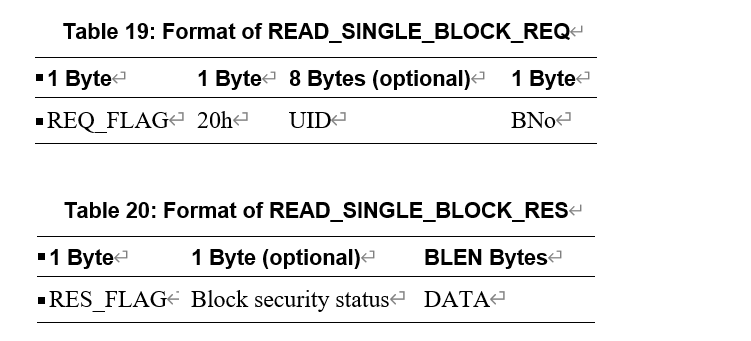

READ_SINGLE_BLOCK

image-1678681223647
REQ_FLAG的bit6设置1b时，会返回Block security status

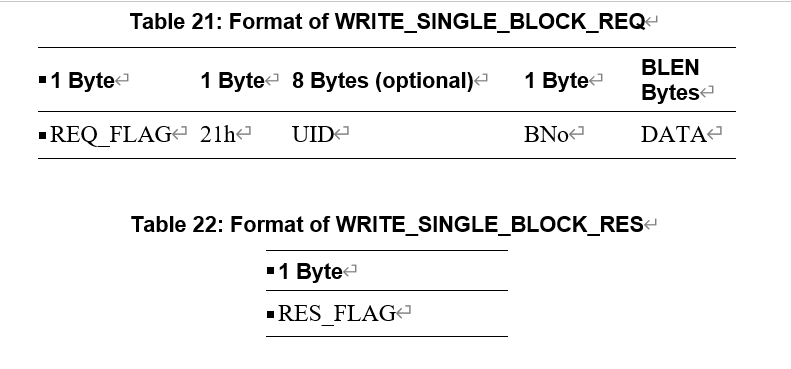

WRITE_SINGLE_BLOCK

image-1678681356585

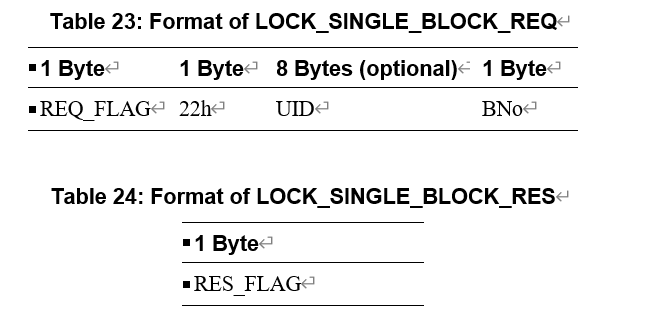

LOCK_SINGLE_BLOCK

image-1678681425748

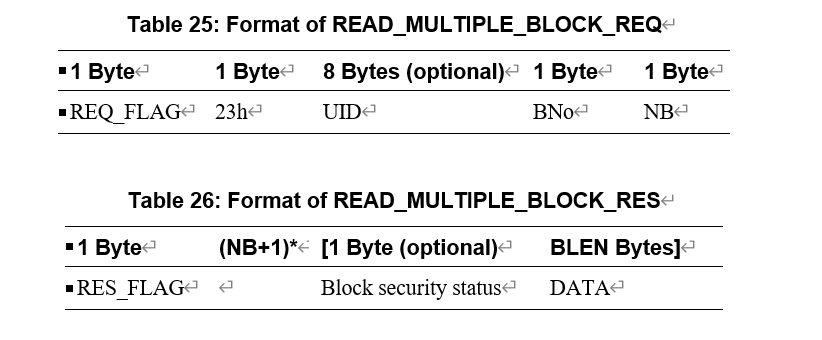

READ_MULTIPLE_BLOCK

image-1678681475960

SELECT

image-1678681587976

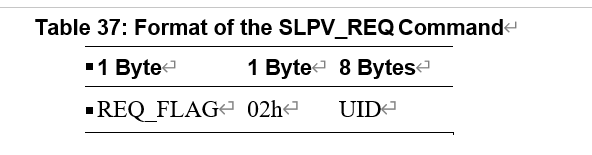

SLPV_REQ

image-1678681877279
